污水提升泵双叶宽头转子的应用

文章出处:责任编辑:查看手机网址
扫一扫!污水提升泵双叶宽头转子的应用扫一扫!
人气:-发表时间:2021-05-22 10:15【

目前,输送各种介质的污水提升泵转子大多采用圆弧形、摆线型和渐开线型等型线设计,这类转子与泵腔内壁之间所构成的密封状态一般是线密封状态,密封效果欠佳,尤其是在压条件下,不能恒定有效地保证输送压力的稳定性,容易造成脉动增强、输送效率降低等为题,同时转子与泵腔内壁之间构成的区域空间大小固定,介质通过性较差。由此可见,开发一种转子密封性好、泵轴安装尺寸大且颗粒物通过能力强的型线十分必要。


双叶宽头转子型线参数方程。

双叶宽头转子型线主要由大圆弧、偏心圆弧、外摆线和小圆弧连接组成,由于转子型线对称,所以只需要研究1/4转子即可。

双叶宽头转子型线参数化

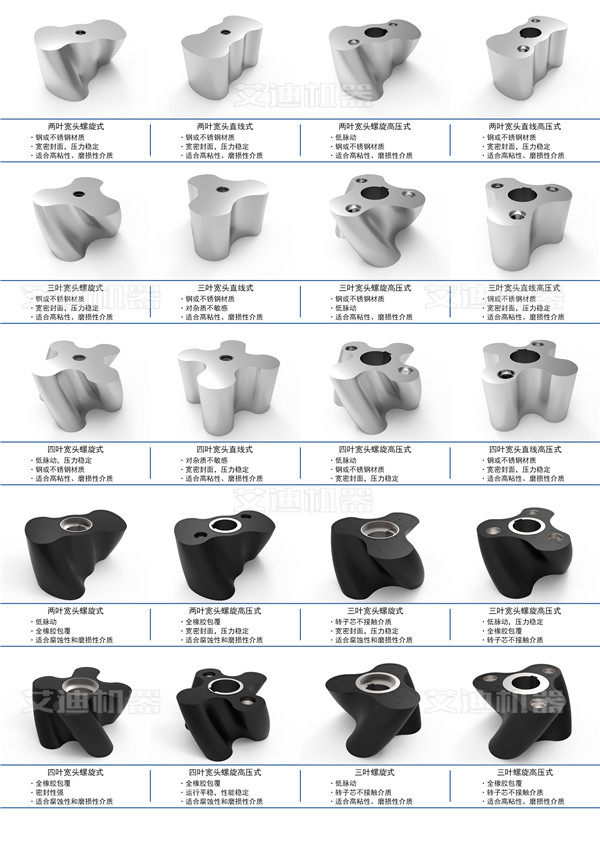

不同齿顶系数m取值时,双叶宽头转子的形状各部相同,当齿顶叫γ=10°,齿顶系数m=1.30—1.65时对应的凸轮转子型线。随着齿顶系数m的增大,污水提升泵变得细长,且头部与腰部宽度的笔值逐渐增大。双叶宽头转子在使用过程中,根据实际使用工况的变化,还通常会采用转子外径侧包覆弹性体橡胶,从而使两转子在啮合的过程中处于接触式状态,从而进一步提高凸轮泵的工作效率和密封风。
